辰匠科技WEB互联网后端架构简介

日期:2021-09-04       浏览热度:257

分类:IOT物联网
话题: #IOT物联网   #树莓派   #python   #WEB   #MQTT   #辰匠   #MODBUS   #编程

辰匠科技的网站应用项目、物联网项目一般是离不开前端用户界面和后端数据交互的,一般系统环境是以前介绍过的LAMP,linux系统一般是用在云服务器系统的是ubuntu、用在树莓派系统是Raspberry Pi OS官方的Raspbian。


网站应用项目WEB架构:

一般项目架构如下图,各个部分:

1、WEB前端用户界面

2、mysql数据库

3、WEB后端PHP程序

系统的前端为蓝色部分,后端为绿色部分。


用户用电脑PC或手机端的浏览器对WEB应用页面进行查看和操作。这里WEB服务器的后端用PHP语言编程,前端页面事件操作和用AJAX结合http的POST或GET的方法与PHP后端传输和获取数据,PHP后端与mysql数据库可用PHP的mysqli函数。


PHP(全称:PHP:Hypertext Preprocessor,即"PHP:超文本预处理器")是一种通用开源脚本语言。

PHP 文件的默认文件扩展名是 ".php",文件可包含文本、HTML、JavaScript代码和 PHP 代码。PHP 代码在服务器上执行,结果以纯 HTML 形式返回给浏览器。

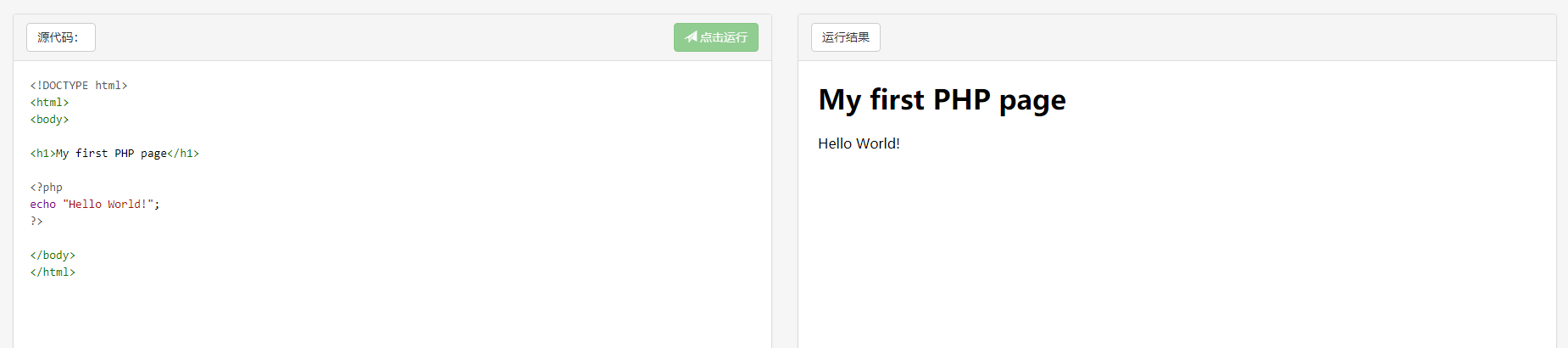

代码案例:

<!DOCTYPE html>

<html>

<body>

<h1>My first PHP page</h1>

<?php

echo "Hello World!";

?>

</body>

</html>



PHP的mysqli函数,可以用来与mysql数据库链接。

代码案例:

<?php

$servername = "localhost";

$username = "username";

$password = "password";



// 创建连接

$conn = new mysqli($servername, $username, $password);



// 检测连接

if ($conn->connect_error) {

    die("连接失败: " . $conn->connect_error);

echo "连接成功";

?>


AJAX :Asynchronous JavaScript and XML

AJAX 是一种用于创建快速动态网页的技术。应用在前端页面里的JS。

AJAX 通过在后台与服务器进行少量数据交换,使网页实现异步更新。这意味着可以在不重载整个页面的情况下,对网页的某些部分进行更新。

传统的网页(不使用 AJAX)如果需要更新内容,必须重载整个页面。

<html>

<head>

<script>

function showHint(str)

{

    if (str.length==0)

    {

        document.getElementById("txtHint").innerHTML="";

        return;

    }

    if (window.XMLHttpRequest)

    {

        // IE7+, Firefox, Chrome, Opera, Safari 浏览器执行的代码

        xmlhttp=new XMLHttpRequest();

    }

    else

    {

        //IE6, IE5 浏览器执行的代码

        xmlhttp=new ActiveXObject("Microsoft.XMLHTTP");

    }

    xmlhttp.onreadystatechange=function()

{

        if (xmlhttp.readyState==4 && xmlhttp.status==200)

        {

            document.getElementById("txtHint").innerHTML=xmlhttp.responseText;

        }

    }

    xmlhttp.open("GET","gethint.php?q="+str,true);

    xmlhttp.send();

}

</script>

</head>

<body>


<p><b>在输入框中输入一个姓名:</b></p>

<form>

姓名: <input type="text" onkeyup="showHint(this.value)">

</form>

<p>返回值: <span id="txtHint"></span></p>


</body>

</html>

代码说明:

输入框里的数值通过ajax,http的GET方法,发送给gethint.php文件

gethint.php的返回值显示在id=txtHint的<span>位置。


物联网项目系统WEB架构:


物联网项目一般就是在网站应用的基础上添加用python-Flask作为后端的部分与mysql数据库、MQTT消息队列、MODBUS工业协议、树莓派上的GPIO接口、或其他python模块等做数据交互。


Flask是一个使用 Python 编写的轻量级 Web 应用框架。

创建python文件,代码如下:

from flask import Flask


app = Flask(__name__)


@app.route('/')

def index():

    return "hello world"


if __name__ == '__main__':

   app.run(host='0.0.0.0', port=5000,debug=True)



代码说明:

用浏览器打开对应云服务IP:5000(端口号),页面会显示"hello world"

将其他相关功能代码放入其中,让后端页面调用时就会执行,比如对mysql数据库增删改查操作、发送MQTT消息、对MODBUS寄存器修改或查取等,

如果是在树莓派做WEB后台,还可以对GPIO端口等操作。


项目系统有时也需要多个后端单元相互做数据交互,用的还是POST/GET方法。这时,如果是PHP后端可以用curl函数,代码案例:

<?php

// 创建一个新cURL资源

$ch = curl_init();


// 设置URL和相应的选项

curl_setopt($ch, CURLOPT_URL, "http://v-craftsman.com/");

curl_setopt($ch, CURLOPT_HEADER, 0);


// 抓取URL并把它传递给浏览器

curl_exec($ch);


// 关闭cURL资源,并且释放系统资源

curl_close($ch);

?>


如果是python的后端可以用urllib模块,代码案例:


from urllib.request import urlopen


myURL = urlopen("http://v-craftsman.com/")

print(myURL.read())


以上代码使用 urlopen 打开一个 URL,然后使用 read() 函数获取网页的 HTML 实体代码。




之后应该会继续更新。

欢迎大家一同来交流探讨!


本文内容参考及推荐:

www.runoob.com

www.w3school.com.cn
